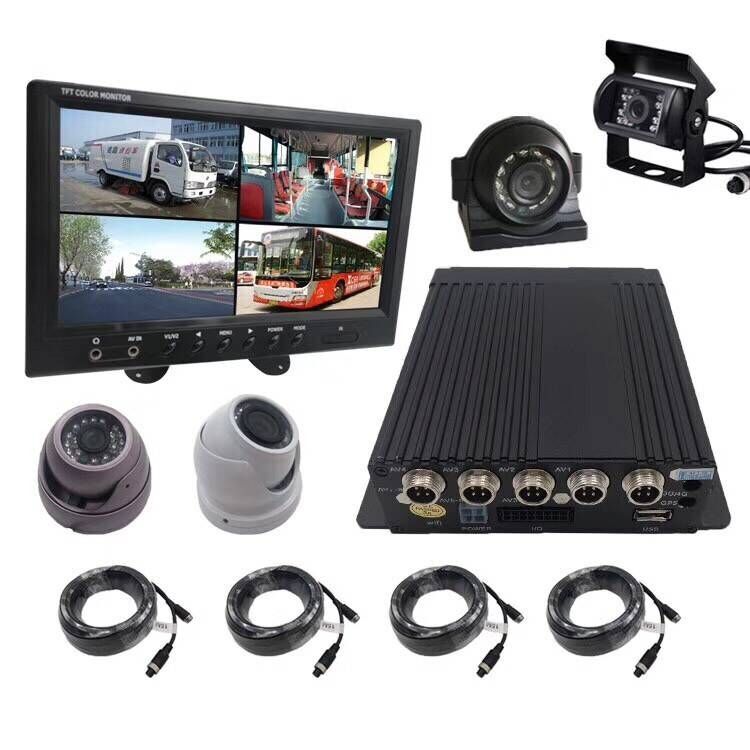

Inrichting van het voertuig achteruitkijkspiegelcamera High Definition Autocamera Set

Voertuigcamera Moitoring System Hoogwaardig scherm omgekeerd beeld 7 - inch 9 - inch 10,1 - inch vrachtwagen

Installatiepositie: meestal aan de voorruit en de achteruitkijkspiegel.
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


Er zijn meerdere classificatiemethoden voor bestaande camera's:Gebaseerd op het aantal CMOS-lenzen in de camera we classificeren het in monoculair en verrekijker volgens het perspectief van de camera zijn er groothoek en vis-oog

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

Het aantal camera's aan de voorkant is niet vast. Bijvoorbeeld Tesla is uitgerust met drie camera's.
Voorwaarts gerichte camera met een smal zichtveld met een maximale bewakingsafstand van 250 meter
Voorwaarts gerichte camera voor het hoofdbeeldveld met een maximale bewakingsafstand van 150 meter
Voorwaarts gericht breed zichtveldcamera met een maximale bewakingsafstand van 60 meter

De voorwaarts gerichte camera is de kerncamera van ADAS, met betrekking tot objectherkenning, wegmarkering, enz. Daarom is het algoritme complex en de drempel is hoog.


2, omring camera
Installatieplaats: voor- en achterlogo's van het voertuig (of in de buurt daarvan) en een set camera's die zijn geïntegreerd in de linker- en rechterachterspiegel
De surround view camera, ook wel bekend als een panorama beeldbewakingssysteem, wordt gebruikt om parkeerpadtekens, wegomstandigheden en omringende voertuigomstandigheden te identificeren.Het maakt gebruik van beelden van meerdere camera's voor splicing en biedt een 360 graden beeld van het voertuig.. Vanwege de noodzaak om het geluid van het voertuig te detecteren, wordt het meestal geïnstalleerd op plaatsen zoals het voertuiglogo of het rooster voor het voertuig.
Schematisch schema van het beeldbewakingssysteem voor de surroundweergave
De surround view camera op Nissan's Infiniti EX35 auto uitgebracht in 2007
Een geïntegreerd systeem met meerdere camera's met vooruitzicht en 360 graden zichtbaarheid, gelanceerd door Continental Group in 2019
Momenteel zijn voor- en omgevingszicht de meest gebruikte camera-toepassingen

3Camera met zicht naar de zijkant.
Montagepositie: aan de linker- en rechterzichtspiegels of onder de voertuigcarrosserie
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
Tesla zijkantschermcamera


4Achteruitkijkcamera.
Installatiepositie: meestal op de kofferbak of op de achterwindscherm
De achteruitkijkcamera wordt voornamelijk gebruikt tijdens het achteruitrijden om de bestuurder het achteruitrijden te vergemakkelijken en de parkeerassistentiefunctie te bereiken.
Achteruitkijkcamera van Guangbao Technology.

5Gebouwd in camera.
Installatiepositie: er is geen vaste plaats voor het stuur boven de achteruitkijkspiegel aan de A-pijler of geïntegreerd in het instrumentenbeeldscherm.

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

Xiang Jian: Innovatieve toepassing van camera in intelligente cockpit
Bovendien hebben sommige fabrikanten van DMS-systemen OMS-passagiersbewakingssystemen uitgebreid die effectief kunnen voorkomen dat kinderen in de achterste rij of kinderen in de auto worden vergeten.

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
